Průvodce 2026: 13 typů přírub potrubí
Dec 08, 2020
13 Typy přírub používaných v potrubí
13 typů přírub: svařovací hrdlo (WN), dlouhé svarové hrdlo (LWN), nasouvací-nasazené (SO), závitové, nástrčný svar (SW), přeplátovaný spoj (LJ), záslepka, nipopříruba, clona, redukce, expandér, otočný kroužek a přivařovací příruba. Primárním standardem jeASME B16.5(NPS ½–24") s tlakovými třídami od 150 do 2500.
Standardní Typy Přírub
Typ použité příruby pro potrubní aplikaci závisí především na požadované pevnosti přírubového spoje. Alternativně ke svařovaným spojům se používají příruby pro usnadnění údržby (přírubový spoj lze rychle a pohodlně demontovat).
Pojďme se nyní ponořit a ukázat klíčové typy přírub s obrázky.
Svařovací příruba na krk
.
Příruba svařovacího hrdla ("WN") se vyznačuje dlouhým kuželovým nábojem, který lze svařit trubkou.
Tento typ příruby se běžně používá ve vysokotlakých -aplikacích a aplikacích s vysokými/nízkými teplotami, které vyžadují neomezený průtok kapaliny dopravované potrubním systémem (vrtání příruby odpovídá otvoru trubky).
Absence tlakových spádů zabraňuje negativním účinkům, jako je turbulence a eroze/koroze kovů v blízkosti přírubových spojů.
Kuželový náboj umožňuje plynulé rozložení mechanického namáhání mezi trubkou a přírubou svarového hrdla a usnadňuje provádění radiografických kontrol za účelem zjištění možných netěsností a vad svařování.
Rozměr příruby (NPS a rozpis potrubí) musí odpovídat rozměru připojovacího potrubí.
Příruba přivařovacího hrdla je připojena k trubce jediným tupým svarem ve tvaru V- s plným průvarem. Rozměry a hmotnosti přivařovacích přírub ASME jsou uvedeny v tomto článku.
Dlouhá svařovací příruba
Příruby s dlouhým svarovým hrdlem ("LWN") jsou podobné svarovým hrdlovým přírubám s tou výjimkou, že krk (kuželový náboj) je prodloužený a působí jako vyvrtávací prodloužení.
Dlouhé přivařovací příruby se obecně používají na nádobách, sloupech nebo sudech. Tyto typy přírub jsou k dispozici také v typech s těžkou hlavní (HB) a stejnou hlavní (E).
Naklouznout na přírubu
Nasouvací-příruba je připojena k trubce nebo tvarovkám dvěma koutovými svary, z nichž jeden je proveden uvnitř a druhý vně dutiny příruby.
Velikost otvoru nasunuté-příruby je větší než vnější průměr spojovací trubky, protože trubka musí klouzat uvnitř příruby, aby byla spojena provedením koutového svaru.
Nasouvací-příruby jsou také definovány jako „nábojové příruby“ a jsou snadno rozpoznatelné díky jejich tenkému a kompaktnímu tvaru.
Rozměry a hmotnosti prokluzů-na přírubách ANSI/ASME jsou k dispozici na této stránce.
Svařte krk Vs Skluz na přírubu
Přírubové spoje vyrobené s navlékacími přírubami- jsou z dlouhodobého hlediska o něco křehčí než spoje vytvořené pomocí přivařovacích přírub s hrdlem (v podobných provozních podmínkách). Zdá se, že je to způsobeno následujícími skutečnostmi:
- Příruba s navařovacím hrdlem je vybavena kuželovým nábojem, který chybí v přírubě pro přivařování, který rovnoměrněji rozděluje mechanické napětí mezi trubku a přírubu
- Spoj svařovacího hrdla jako pouze jedna oblast svařování namísto dvou (příruba pro přivařování).
Další výhodou přivařovací příruby je, že může být připojena buď k trubkám a tvarovkám, zatímco hrdlové přivařovací příruby jsou vhodné pouze pro trubky.
Závitová příruba
Závitové příruby jsou připojeny k trubkám našroubováním trubky (která má vnější závit, obecně NPT podle ASME B1.20.1) na přírubu, bez švových svarů (v určitých případech jsou však použity malé svary pro zvýšení pevnosti spoje).
Závitové příruby jsou k dispozici ve velikostech do 4 palců a různých tlakových třídách, ale většinou se používají v malých potrubích v nízkotlakých a-teplotních aplikacích, jako jsou rozvody vody a vzduchu.
Závitové příruby jsou také povinným požadavkem ve výbušných prostorech, jako jsou čerpací stanice a závody, protože provádění svařovaných spojů v takových prostředích by bylo nebezpečné.
V tomto článku naleznete informace o rozměrech závitových přírub ANSI/ASME.
Socket Weld Flange
.
Podle ASME B31.1, pro provedení přírubového spojení pomocí hrdlové přivařovací příruby, musí být trubka nejprve vložena do hrdla příruby, dokud nedosáhne spodní části příruby, poté by měla být zvednuta o 1,6 mm a nakonec svařena.
Tato mezera musí být ponechána, aby se umožnilo správné umístění trubky uvnitř přírubového hrdla po ztuhnutí svaru.
Socket Weld Příruby se používají pro malé -rozměrové a vysokotlaké- potrubí, které nepřenášejí vysoce korozivní kapaliny.
Důvodem je skutečnost, že tyto typy přírub podléhají korozi v oblasti mezery mezi koncem trubky a osazením hrdla.
Jejich statická pevnost objímkových svarových přírub je podobná jako u skluzu-na přírubách, ale jejich únavová pevnost je vyšší díky přítomnosti jednoho místo dvojitého koutového svaru.
Velikosti a hmotnosti přivařovacích{0}přírub nástrčných{0}}přírub (ASME/ANSI) jsou uvedeny zde.
Kloubová příruba
Příruby přeplátovaného spoje mají ploché čelo a vždy se používají ve spojení s nástavcem.
Příruby přeplátovaného spoje se svým tvarem podobají klouzajícím-přírubám, s výjimkou poloměru křížení čela příruby a otvoru pro uložení přírubové části nástavce.
Příruba přeplátovaného spoje se nasune přes trubku a usadí se na zadní straně pahýlu a obě jsou drženy pohromadě tlakem šroubů.
Použití přeplátovaných přírub v kombinaci s nástavci je nákladově{0}}efektivním řešením pro potrubí z nerezové oceli nebo slitiny niklu, protože materiál přeplátované příruby může být nižší jakosti (obecně uhlíková ocel) než materiál přeplátovaného konce (který musí odpovídat jakosti trubky, jako v kontaktu s dopravovanou kapalinou).
Toto uspořádání má tedy tyto dvě výhody:
- Snižuje celkové náklady na přírubové spoje potrubí, protože je minimalizováno použití materiálů vyšší třídy;
- Šroubovací operace jsou zjednodušené, protože přírubu přeplátovaného spoje lze otáčet kolem trubky, aby se usnadnilo vyrovnání šroubů.
Rozměry a hmotnosti přeplátovaných přírub jsou uvedeny v tomto článku.
Slepá příruba
Na rozdíl od všech výše uvedených typů přírub nemají slepé příruby středový otvor a používají se k zaslepení nebo utěsnění potrubí, ventilu/tlakové nádoby a blokování průtoku kapaliny.
Slepé příruby musí odolávat značnému mechanickému namáhání tlakem systému a požadovanými šroubovacími silami.
Slepé příruby umožňují snadný přístup k potrubí, protože je lze snadno odšroubovat, aby obsluha mohla provádět činnosti uvnitř koncového konce potrubí (to je také důvod, proč se typ slepé příruby někdy používá jako průlez pro tlakové nádoby).
Možná je zajímavé pozorovat, že ačkoli je tento typ přírub jednodušší na výrobu, prodávají se za vyšší průměrné náklady na kilogram ve srovnání s ostatními typy přírub.
V tomto článku se dozvíte o rozměrech slepých přírub naANSI/ASME B16.5.
Speciální Typy Přírub
Nipoflange
Nipopříruba se používá pro potrubní odbočky pod úhlem 90 stupňů a jedná se o výrobek vyrobený kombinací navařovací hrdlové příruby s kovaným Nipoletem.
Nipoflange je však pevný jediný kus kované oceli a ne dva různé produkty svařené dohromady.
Pro instalaci Nipoflange musí potrubní personál navařit Nipolet část zařízení na průběžné potrubí a přišroubovat přírubovou část na přírubu rozvětveného potrubí.
Nipopříruby jsou k dispozici v různých materiálech, jako je uhlíková ocelASTM A105(vysokoteplotní{0}}provoz), ASTM A350 (níz
Nipoflange se vyrábí i v zesílené variantě, která má oproti standardní Nipoflange dodatečnou mechanickou pevnost.
Weldoflange
Příruba Weldoflange je koncepčně podobná přírubě Nipoflange, protože jde o kombinaci příruby s přivařovacím hrdlem a přípojky odbočné armatury (v tomto případě Weldolet). Svařovací příruby jsou vyrobeny z jednoho kusu masivní kované oceli, nikoli svařením jednotlivých částí dohromady.
Elboflange A Latroflange
Dalšími méně běžnými typy přírub Olets jsou takzvané -Elboflange (kombinace příruby a Elbolet) a „Latroflange“ (kombinace příruby s Latrolet). Elbopříruby se používají k odbočení potrubí pod úhlem 45 stupňů.
Otočná příruba
Otočné prstencové příruby usnadňují vyrovnání otvorů pro šrouby mezi dvěma protilehlými přírubami, což je funkce, která je užitečná za mnoha okolností, jako je instalace potrubí velkého průměru, podmořských a pobřežních potrubí, potrubí v mělkých vodách a podobných prostředích. Otočné příruby jsou vhodné pro ropné, plynové, uhlovodíkové, vodní, chemické a jiné aplikace náročné na vodní hospodářství v petrochemii.
Například v případě potrubí velkého průměru je trubka na jednom konci opatřena standardní navařovací hrdlovou přírubou a na druhém konci otočnou přírubou: pouhým otočením otočné příruby na trubce může obsluha dosáhnout dokonalého vyrovnání otvorů pro šrouby jednodušším a rychlejším způsobem.
Hlavní normy pro otočné kroužkové příruby jsou ASME/ANSI, DIN, BS, EN, ISO atd. Nejběžnější normou pro petrochemické aplikace je ANSI/ASME B16.5 nebo ASME B16.47.
Otočné příruby jsou k dispozici ve všech standardních tvarech běžných přírub, tj. přivařovací-krk, násuvný-spoj, přeplátovaný- spoj, hrdlový svar atd., ve všech jakostech materiálu a v širokém rozměrovém rozsahu (velikost se může lišit od 3/8" do 60" a tlak od 15000 do 25000).
Otočné příruby mohou být vyrobeny z uhlíkové oceli (ASTM A105), legované oceli (ASTM A182 F1, A182 F5, A182 F9, A182 F91) a nerezové oceli (ASTM A182 F304, A182 F304L, A182 F316, A182 F36).
Rozšiřující příruba ("expandér")
Používají se rozšiřovací příruby, neboli "rozšiřovací příruby".zvětšit průměr potrubíz určitého bodu do jiného nebo k připojení potrubí k jiným mechanickým zařízením, jako jsou čerpadla, kompresory a ventily, které mají různé velikosti vstupů.
Rozšiřující se příruba znázorněná na obrázku je přivařovací hrdlová příruba s větším otvorem na -přírubovém konci.
Rozšiřující příruby lze použít ke zvětšení vrtání potrubípouze o jednu nebo maximálně dvě velikosti a ne více(příklad: od 2 do 3 nebo maximálně 4 palce).
Expandérové příruby jsou levnějším (a lehčím) řešením ve srovnání s kombinací redukce na tupo a standardní příruby (což je standardní řešení pro zvýšení vrtání nad 2 velikosti).
Nejběžnější materiály pro roztahovací příruby jsou A105 (vysokoteplotní uhlíková ocel), A350 (LTCS) a ASTM A182 (nerezová ocel a vyšší).
Jmenovité tlaky a rozměry rozpěrných přírub jsou v souladu se specifikací ANSI/ASME B16.5 a jsou k dispozici s vyvýšeným nebo plochým čelem (RF, FF).
Výkres ASME rozšiřující příruby.

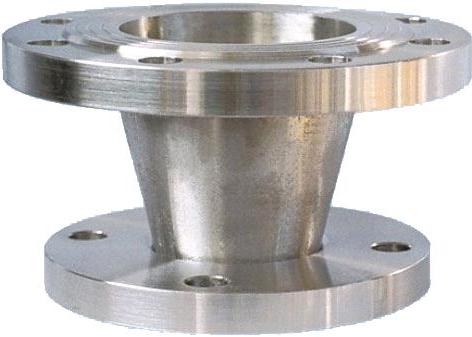

Redukční příruba ("reduktor")
Redukční příruby, jinak nazývané redukční příruby, mají opačnou funkci než rozpěrné příruby viděné výše, tzn.používají se ke zmenšení vrtání potrubí.
Vrtání potrubí lze bezpečně zmenšit pouze o 1 nebo 2 velikosti (jinak je nutné použít řešení založené na kombinaci redukce na tupo a standardní příruby).
Redukční příruby jsou dostupné ve většině velikostí a materiálových tříd a nejsou obecně dostupné ze skladu.
Redukční příruby se řídí stejnými požadavky, pokud jde o specifikace, velikosti a třídy materiálu, jako příruby expandérů.
Reference trhu s cenou oceli 2026
| Typ příruby | Velikost | Materiál | Cenové rozpětí (USD/ks) |
| Svařovací krk WN | 2" třída 150 | Uhlíková ocel A105 | $3.50 – $8.00 |
| Svařovací krk WN | 6" třída 300 | Uhlíková ocel A105 | $35 – $65 |
| Svařovací krk WN | 12" třída 600 | Uhlíková ocel A105 | $180 – $320 |
| Slip-On SO | 4" třída 150 | Uhlíková ocel A105 | $8 – $18 |
| Slip-On SO | 4" třída 150 | SS 304 | $22 – $45 |
| Blind BL | 6" třída 150 | Uhlíková ocel A105 | $25 – $55 |
| Blind BL | 6" třída 150 | SS 316L | $80 – $150 |
| Socket Weld SW | 2" třída 3000 | Uhlíková ocel A105 | $5 – $12 |
| Závitové THD | 1" třída 150 | Uhlíková ocel A105 | $3 – $7 |
| Kloub LJ | 4" třída 150 | Uhlíková ocel A105 | $12 – $28 |
| Duplexní WN | 4" třída 150 | F51 (2205) | $85 – $160 |
| Legovaná ocel WN | 6" třída 600 | F11/F22 | $120 – $250 |
Ceny jsou pouze orientační. Dejte mi prosím vědět typ příruby, velikost, jmenovitý tlak a množství, které požadujete, a já vám poskytnucenová nabídka zdarmaprávě teď!
FAQ:
1. Jaké jsou nejběžnější typy přírub používaných v potrubních systémech?
Mezi nejběžnější typy patří příruby Slip{0}}On (SO), Weld Neck (WN), Blind, Socket Weld (SW), Threaded a Lap Joint. Každý z nich splňuje specifické požadavky na tlak a teplotu. Pro vysokotlaké-aplikace jsou průmyslovým standardem příruby Weld Neck, zatímco slepé příruby jsou nezbytné pro utěsnění konců trubek nebo otvorů tlakových nádob.
2. Proč můj přírubový spoj netěsní?
Odpověď: Podle zpětné vazby od inženýrské komunity na Redditu pochází 90 % úniků z nerovnoměrného předpětí šroubů nebo nesprávného výběru těsnění.
3. Jak zjistím, zda potřebuji přírubu třídy 150 nebo třídy 300?
Odpověď: Záleží na konstrukčním tlaku. Například příruba třídy 150 má jmenovitý tlak přibližně 264 psig při 185 stupních F. Pokud používáte měkký těsnicí materiál, doporučuje se zvolit vyšší třídu, aby byla zajištěna rovnoměrná těsnicí síla.
4. Weld Neck Flange vs. Slip{2}}On Flange: Co je lepší pro vysoký tlak?
Příruby Weld Neck (WN) jsou vynikající pro prostředí s vysokým-tlakem a extrémními-teplotami. Na rozdíl od přírub Slip{3}}on mají příruby WN zkosený náboj, který poskytuje strukturální vyztužení a rozkládá napětí.
5. Jaké jsou nevýhody závitových přírub?
Primární nevýhodou závitových přírub je jejich náchylnost k netěsnostem v systémech s vysokými vibracemi, tepelnými cykly nebo vysokými tlaky. Jsou přísně omezeny na aplikace s nízkým-tlakem a-teplotou (např. rozvody vody nebo vzduchu).
6. Jaká je průměrná cena nerezových přírub za kg?
Cena nerezových přírub (např.ASTM A182F304/316L) se obvykle pohybuje od 3,50 do 7,00 USD za kg, v závislosti na globálním trhu s niklem a molybdenem. Vlastní výkovky,-vysokotlaké třídy (třída 1500+) a specializované slitiny jako Duplex 2205 nebo Inconel výrazně zvýší náklady na jednotku ve srovnání se standardní uhlíkovou ocelí.
7. Je příruba přeplátovaného spoje stejná jako volná příruba?
Ano, příruba Lap Joint Flange je často označována jako volná příruba, protože funguje v tandemu s koncovkou.
8. Jak si mohu vybrat mezi přírubou Raised Face (RF) a Flat Face (FF)?
Zvýšená plocha (RF) je nejběžnější pro ocelové příruby, soustřeďuje tlak na menší plochu těsnění pro těsnější utěsnění. Při přišroubování k litinovému zařízení (jako jsou čerpadla nebo ventily) však musíte použít Flat Face (FF).
9. Jaké jsou běžné příčiny poruch u průmyslových přírub?
Porucha příruby je obvykle způsobena nesprávným napnutím šroubů, degradací těsnění nebo praskáním korozí pod napětím (SCC).
10. Jaký je rozdíl mezi Brýlemi a Ring Spacer?
Brýlová clona je bezpečnostní zařízení ve tvaru brýlí, které se skládá z plné desky (slepky) a dutého kroužku (rozpěrky). Umožňuje vizuální potvrzení, zda je linka „otevřená“ nebo „zavřená“. Jeden prstencový rozpěrný kroužek se používá pouze v případě, že je linka trvale otevřena, ale může vyžadovat dočasnou izolaci během údržby.
