ASTM A403 Konec se zakázaným inzerováním

S31254 Konec se zakázaným inzerováním MSS SP-43 ASTM A403 UNS S31254 Bezešvý konec se zakázaným inzerováním 8" SCH20 Typ: UNS S31254 Bezešvý konec se zakázaným inzerováním Materiál: F44 (254SMO,UNS S31254,EN 1.4547) Velikost: 8" Standardní: MSS SP-43 WT: SCH20

Odeslat dotaz

MSS SP-43 ASTM A403 UNS S31254 Bezešvé se zakázaným inzerováním konec 8" SCH20

1.Klíčové specifikace / funkce

Typ: UNS S31254 Bezešvý konec se zakázaným inzerováním
Materiál: F44 (254SMO,UNS S31254,EN 1.4547)
Velikost: 8"
Standardní: MSS SP-43
WT: SCH20

2.Chemické složení a mechanické vlastnosti proF44 (254SMO,UNS S31254,CZ 1.4547)

Chemické složení a mechanické vlastnosti pro F44 (254SMO,UNS S31254,EN 1.4547)

Třída oceli

Chemické složení

Mechanický výkon

(Max)

Si (Si)

(Max)

Čr

Pevnost
(Min),Mpa

Mez kluzu
(Min),Mpa

F44 (254SMO,UNS S31254,CZ 1.4547)

0.02

0.80

1.00

0.030

0.010

17.50–18.50

19.50–20.50

0.18-0.25

6.00-6.50

0.50-1.00

680

300

3. Obsah

1 Rozměry tupý svařovaný se zakázaným inzerováním plán 10S MSS SP-43 typ A/B

2 ROZMĚROVÉ TOLERANCE ZAKONČENÍ SE ZAKÁZANÝM INZEROVÁNÍM MSS SP-43

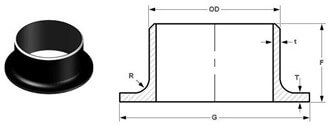

MSS SP-43 ASTM A403 UNS S31254 Seamless Stub End 8

Rozměry tupý svařovaný se zakázaným inzerováním plán 10S MSS SP-43 typ A/B

Nps	OD	T	G	F	R Typ A	R Typ B
4	114.3	3.05	157.2	76.2	11.18	0.76
5	141.3	3.40	185.7	76.2	11.18	1.52
6	168.3	3.40	215.9	88.9	12.7	1.52
8	219.1	3.76	269.9	101.6	12.7	1.52
10	273.1	4.19	323.9	127	12.7	1.52
12	323.9	4.57	381	152.4	12.7	1.52
14	355.6	4.78	412.8	152.4	12.70	1.52
16	406.4	4.78	469.9	152.4	12.7	1.52
18	457.2	4.78	533.4	152.4	12.70	1.52
20	508	5.54	584.2	152.4	12.70	1.52
24	609.6	6.35	692.2	152.4	12.7	1.52

Rozměry jsou v milimetrech, pokud není uvedeno jinak. Váhy jsou v kilogramech a přibližně uvedeny.

Rozměrové tolerance zakončení se zakázaným inzerováním MSS SP-43

Jmenovitá velikost potrubí	1/2 až 2,1/2	3 až 3,1/2	4	5 až 8	10 až 18	20 až 24
Vnější průměr na konci svařování (OD)	0.8	0.8	0.8	+ 1,6 – 0.8	+ 2,29 – 0.76	+ 3.05 – 0.76
Celková délka (F)	1.6	1.6	1.6	1.6	2	2
Vnější průměr okruhu (G)	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 1.6	+ 0 – 1.6
Tloušťka okruhu (T)	+ 1,52 – 0	+ 1,52 – 0	+ 1,52 – 0	+ 1,52 – 0	+ 1,52 – 0	+ 1,52 – 0
Poloměr zaoblení okruhu (R)	+ 0 – 0.76	+ 0 – 0.76	+ 0 – 1.6	+ 0 – 1.6	+ 0 – 1.6	+ 0 – 1.6
Tloušťka stěny (t)	Ne méně než 87,5% nominální tloušťky stěny

Rozměrové tolerance jsou v milimetrech, pokud není uvedeno jinak.

Poznámky:

Typ A pro příruby břišních spojů
Typ B pro skluz na přírubách
MSS SP-43 pokrývá pouze nerezové buttweld tvarovky vyrobené pro použití s potrubím Schedule 5S a 10S a Serámky, které jsou vhodné pro použití s potrubím Schedule 40S, jak je definováno v ASME B36.19. Rozměry a rozměrové tolerance definované v MSS SP-43 jsou v podstatě stejné jako rozměry a rozměry specifikace ASME B16.9 od NPS 1/2 – NPS 24. S výjimkou vnějšího průměru na zkosení.
